连接音频/视频设备

音频/视频设备包括:Blu-ray Disc™ 播放器、DVD 播放器、VCR、摄录一体机、Apple® TV、有线电视/卫星电视机顶盒等。

在设置系统时,需要使用多种类型的视频连接线。HDMI 连接线提供最高质量,接着是分量、S-Video 和复合连接线。

将媒体中心连接到电视

  • 将视频连接线的一端插入 VIDEO OUT to TV(视频输出到电视)插孔
  • 将视频连接线的另一端插入电视背面的可用输入接口。以下是使用 HDMI® 连接线的示例:

在音频/视频设备与 Bose® 系统之间建立视频连接

媒体中心控制台到电视的连接类型可能影响到您可以用来将外部设备连接到媒体中心输入接口的连接类型。以下图表对此情况进行了说明:

视频连接

一旦选择了视频连接类型,请按照下面与所选视频连接线相关的说明操作。

使用 HDMI 连接线连接设备

HDMI 连接线可传输音频和视频信号。使用 HDMI 时,不再需要使用额外的音频连接线。

  • 使用 HDMI 连接线从您的音频/视频设备的视频输出(通常标记为 HDMI 输出)连接到 Bose 控制台上可用于 HDMI 的视频输入部分:(dvd 或 cbl-sat)

使用分量连接线连接设备

使用分量视频连接线连接音频/视频设备时,您必须确保将音频连接到媒体控制台上与视频相同的输入源。例如,将卫星电视机顶盒连接到 cbl/sat 分量视频输入时,您必须将音频连接线连接到媒体控制台背面音频输入部分的 cbl/sat 输入。

  • 将分量连接线的红色、蓝色和绿色插头从设备的分量视频输出插孔(通常标记为“y pb pr”)连接到 Bose 控制台上可用的视频输入部分
  • 进行音频连接。您的音频/视频设备上有三种可能的输出连接:数字光纤、数字同轴(或 s/pdif)或模拟。 如果您的设备提供了所有三种选项,请选择数字同轴或光纤以获得最好的音频质量。参见下文中介绍的音频连接

使用 S-Video 连接线连接设备

使用 S-Video 连接线连接音频/视频设备时,您必须确保将音频连接到媒体中心控制台上与视频相同的输入源。例如,将卫星电视机顶盒连接到 CBL-SAT 分量视频输入时,您必须将音频连接线连接到媒体中心控制台背面音频输入部分的 CBL-SAT 输入。

  • 使用 S-Video 连接线从音频/视频设备的 S-Video 视频输出连接到 Bose 控制台上可用的视频输入部分
  • 进行音频连接。您的音频/视频设备上有三种可能的输出连接:数字光纤、数字同轴(或 s/pdif)或模拟。如果您的设备提供了所有三种选项,请选择数字同轴或光纤以获得最好的音频质量。参见下文中介绍的音频连接
  •

使用复合连接线连接设备

使用复合连接线连接音频/视频设备时,您必须确保将音频连接到媒体中心控制台上与视频相同的输入源。例如,将卫星电视机顶盒连接到 CBL-SAT 分量视频输入时,您必须将音频连接线连接到媒体中心控制台背面音频输入部分的 CBL-SAT 输入。

  • 使用复合视频连接线从您的音频/视频设备的复合视频输出连接到 Bose 控制台上可用的视频输入部分
  • 进行音频连接。您的音频/视频设备上有三种可能的输出连接:数字光纤、数字同轴(或 s/pdif)或模拟。 如果您的设备提供了所有三种选项,请选择数字同轴或光纤以获得最好的音频质量。参见下文中介绍的音频连接

音频连接

一旦选择了音频连接类型,请按照下面与所选音频连接线相关的说明操作。

进行数字光纤连接

有些光纤连接线带有保护层。在进行连接前,确保去除保护层。

  • 将光纤连接线(系统未提供)从设备的光纤或数字音频输出连接到 Bose 控制台上用于连接设备视频连接线的相同输入部分。例如,如果您将分量视频连接线连接到 cbl-sat,则将光纤连接线连接到标记有“cbl-sat”的音频输入

进行数字同轴连接

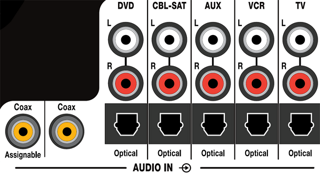

Bose 控制台上的 coax(同轴)插孔属于 DVD 部分。对于连接到控制台上 DVD 部分的设备,请使用此输入。coax assignable(同轴可分配)插孔可用于控制台上的 TV、VCR、CBL-SAT 或 AUX 部分。

  • 如果连接到 Bose 控制台上的 DVD 部分,请将数字同轴连接线从设备的数字同轴(或 S/PDIF)输出连接到 Bose 控制台上的 Coax(同轴)输入
  • 如果连接到 Bose 控制台上 DVD 之外的部分,请将数字同轴连接线从设备的数字同轴(或 S/PDIF)输出连接到 Bose 控制台上的 Coax Assignable(同轴可分配)输入。然后,将音频分配到控制台上的适当部分:

按 Lifestyle® 系统遥控器上的 SYSTEM(系统),在电视上显示 System(系统)菜单

向右箭头,突出显示 Media Center(媒体中心)图标

向下箭头,滚动到 Coaxial Source(同轴音频源)

向右键头,然后按向上箭头向下箭头,选择连接到 Coax Assignable(同轴可分配)输入插孔的音频源(TV、VCR、CBL-SAT 或 AUX),然后按 Enter(确定)

EXIT(退出)离开 System(系统)菜单

进行模拟连接

将 RCA 连接线的红色和白色插头从设备的音频输出插孔连接到 Bose 控制台上连接了设备视频连接线的相同输入部分
